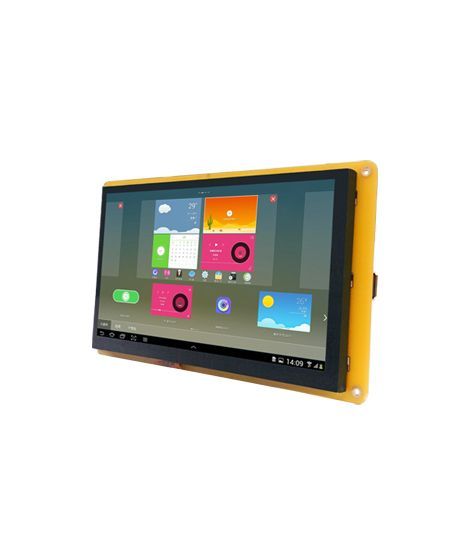

HMI-6D 雙核智能終端(Android/Linux)

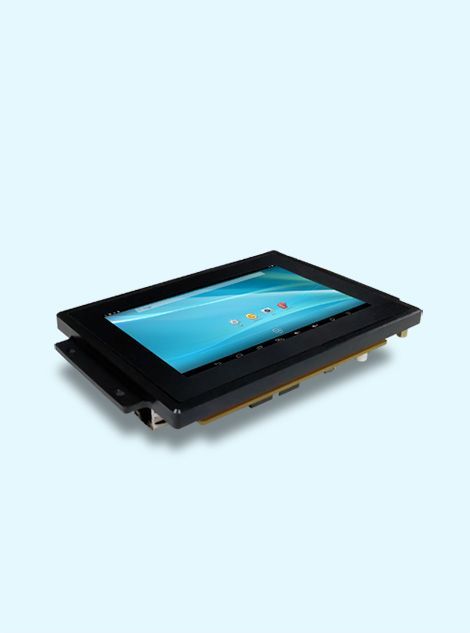

Cortex A9 iMX6Q/D(Android/Linux)

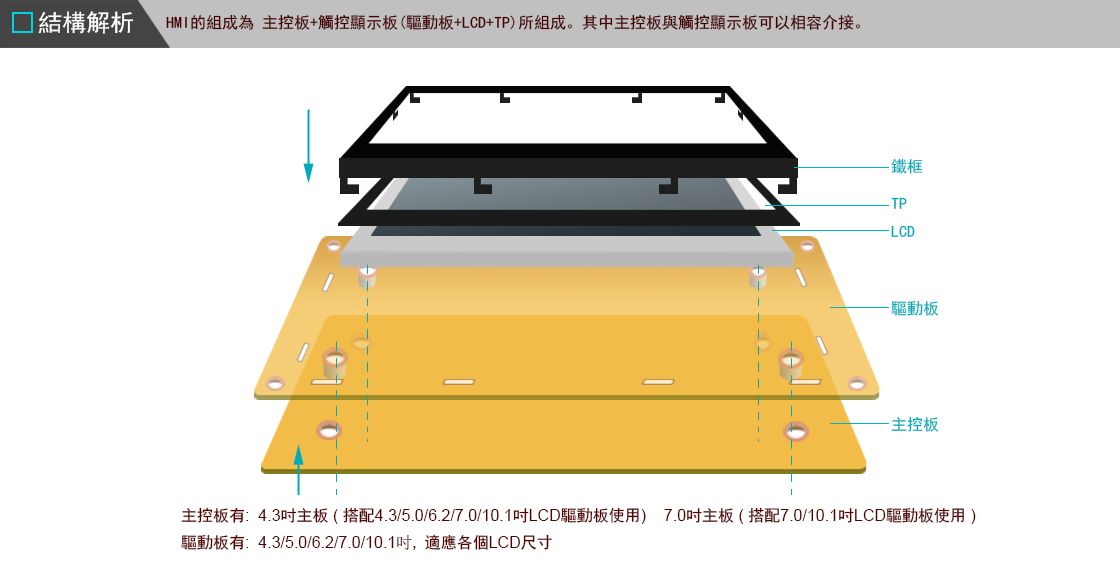

功能簡介: DMA-HMI 6D 以Freescale iMX6Q/D ARM 為主體的智能終端，支援目前最流行的Android及Linux 系統為主軸，除了IO等其他介面之外，並整合了有線、無線等通訊的界面，可以讓客戶的產品應用上得心應手(going smoothly and easily)。因此主板功能強大，客戶可依自己的需求功能選擇不同的系列，分為基本型(BT系列)，齊全型(CT系列)。 DMA-HMI 6D ARM BASE 智能終端一體成型，結合了各種不同尺寸的LCD+電容TP驅動板(7.0、10.1吋)與主板連接共用，在產品功能設計及顯示上做更有彈性的配合。
開發須知資料
Freescale iMX6D 控制主板+電容TP+擴充介面(齊全)+Android 5.x/ Linux+QT / Ubuntu
CT(Complete Type) 系列產品之介面說明

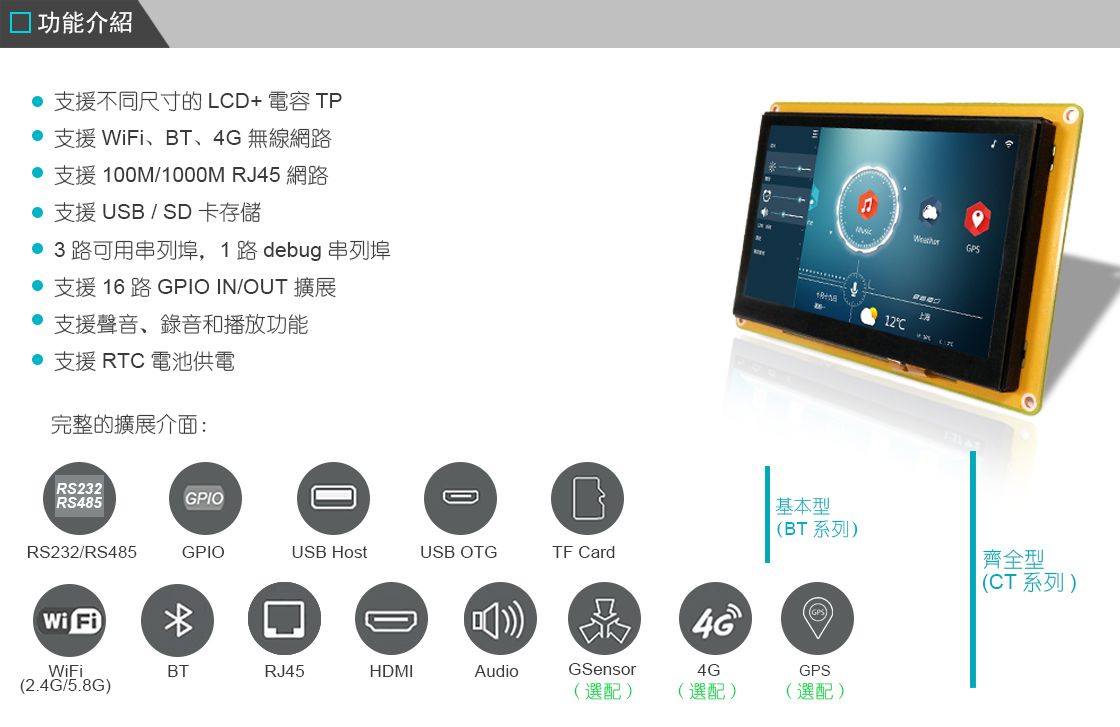

*. CT 標準配置 : RS232*3，RS485*1+GPIO*16+USB HOST+TF+USB OTG+HDMI+RJ45+WiFi(2.4G/5.8G)+BT+AUDIO
*. RS232*2/RS485*2 模組(選配)，RS232*4 模駔(選配)，TTL(5V/3.3V) RS232 模組*4(選配)
*. GSensor(選配)
*. 4G 模組(選配)
*. GPS 模組(選配)

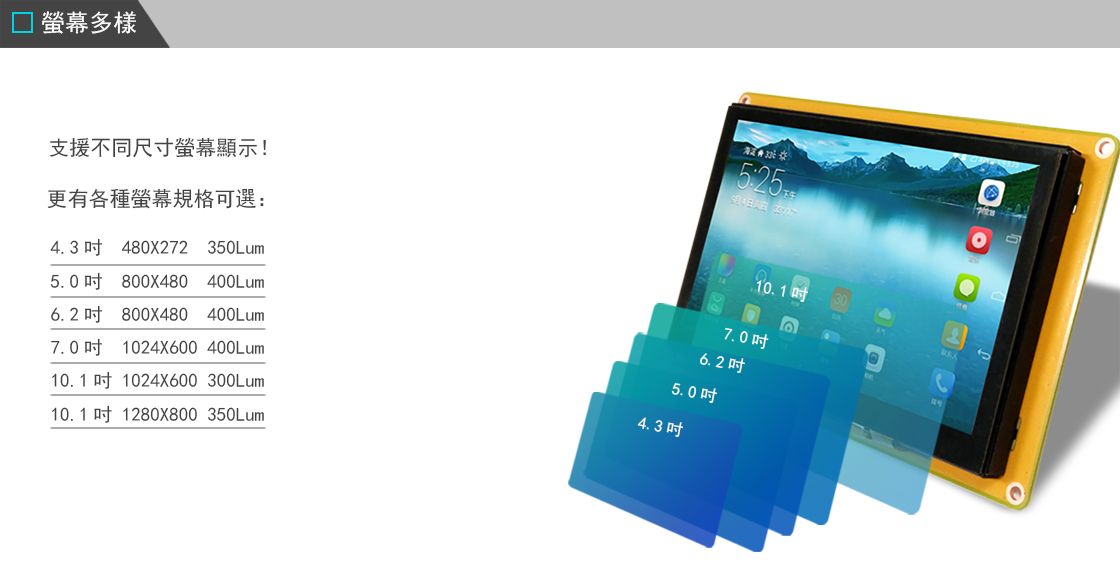

*. 800X480(R)------> R為RGB介面
*. 1024X600(L)-----> L為LVDS介面
|

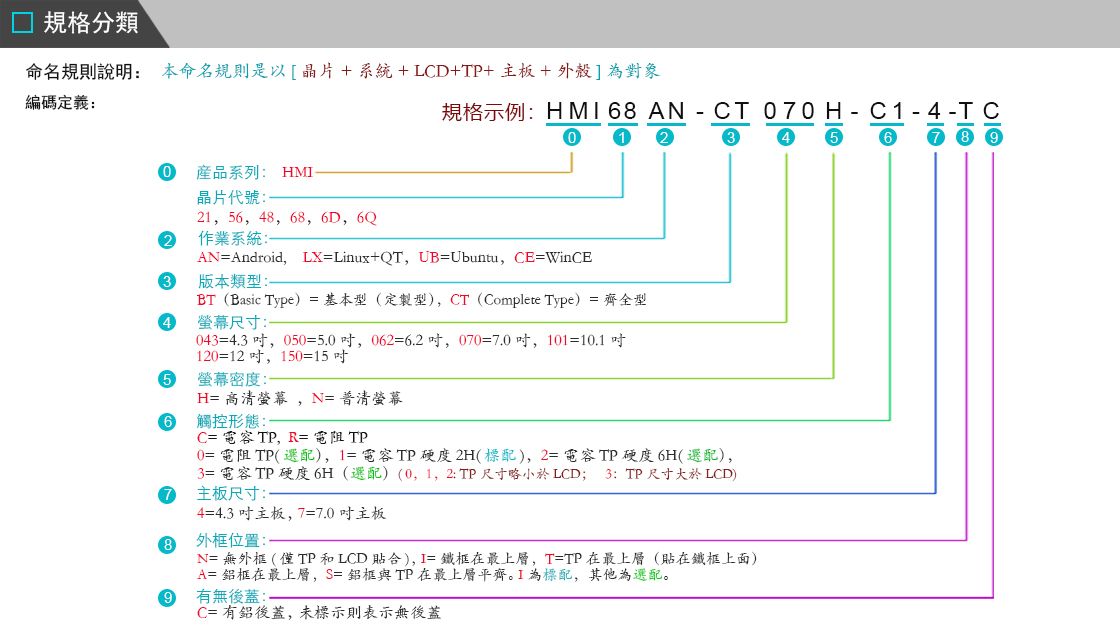

型號 |
顯示尺寸/比例 |
亮度 |
分辨率 |
介面 |
作業環境 |
| 6DAN/LX/UB-CT050H | 5.0吋/16:9 | 400 | 800X480(L) | CT介面 | Android SDK / QT / Ubuntu |
| 6DAN/LX/UB-CT070H | 7.0吋/16:9 | 400 | 1024X600(L) | CT介面 | Android SDK / QT / Ubuntu |
| 6DAN/LX/UB-CT101H | 10.1吋/16:9 | 350 | 1280X800(L) | CT介面 | Android SDK / QT / Ubuntu |
* AN=Android , LX=Linux , UB=Ubuntu Freescale iMX6D 控制主板+電容TP+擴充介面(齊全)+Android 5.x/ Linux+QT / Ubuntu
|
類 別
|
規格參數
|
| 系統 |
Cortex A9 Freescale iMX6D，雙核心結構，主頻1.0GHz |
| 顯示介面 | 支援 7.0 吋16:9的 LVDS LCD，解析度為1024*600(亮度400Lum) 支援 10.1 吋16:9的 LVDS LCD，解析度為1280*800(亮度350Lum) |
| 觸控介面 | 電容觸控，P+G結構，表面硬度為2H |
| 串列介面 |
標配為 RS232*3/RS485*1(帶15KV的抗靜電保護)，另有 RS232 *4 (選配)， |
| 乙太網 | 1個内置1000M Ethernet，可以實現遠程數據傳輸和遠程桌面控制 |
| WIFI +BT | 內建雙頻 2.4G/5.8G WIFI+BT4.0 藍芽模組 |
| USB 介面 | USB HOST 2.0/USB OTG，可以實現同步調適，也可以外接滑鼠，隨身碟及USB介面的設備 |
| TF | 支援4G~64G 的TF SD卡 |
| 4G 通訊 | 適用於FDD-LTE/TDD-LTE/TD-SCDMA/EDGE/GPRS/GSM多種網路制式的無線終端 (選配) 支援台灣：中華大/台哥大/遠傳/亞太等，中國:移動/聯通/電信 |
| GPS | u-blox模組，支援衛星定位 |
| 音效介面 | 支援配置帶功放音頻可以直接接喇叭，支持錄製.播放.視頻，同時內置蜂鳴器及麥克風 ，其中麥克風為選配裝置 |
| 其他介面 |
1路HDMI *1 |
| 電源介面及工作環境 |
6V-30V 寬電壓供電。 |

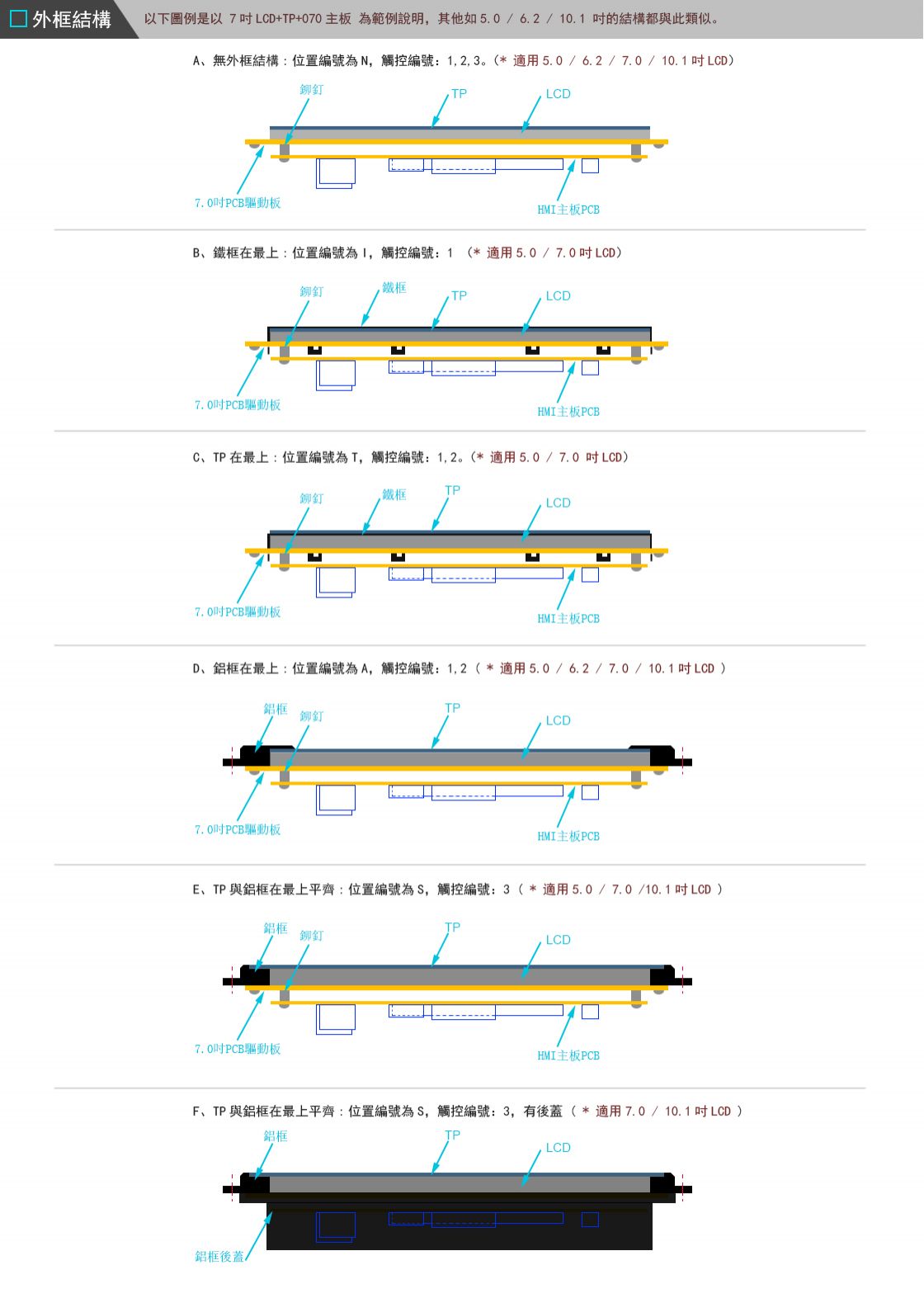

| 尺寸規格 |

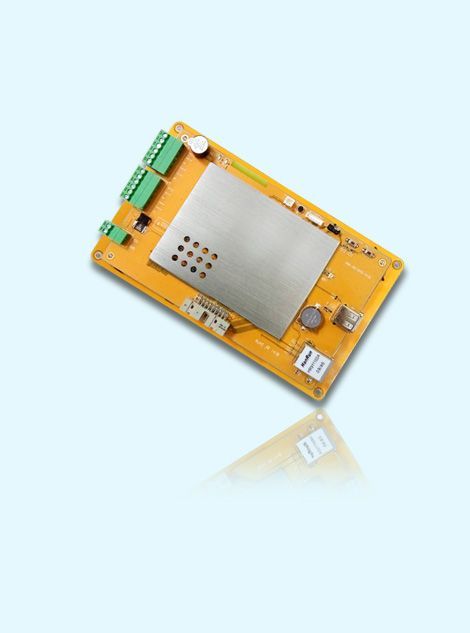

控制主板尺寸:165mm x 100mm |
□ 軟體規格
|
類 別
|
規格參數
|
||
| 系統 |
Android |
QT | Ubuntu |
|
版本 |
5.1.1Lollipop | 5.4.0 | 12.04/14.04 |
| Kernel版本 Linux 3.4.39 |
✓ | ✓ | ✓ |
| Uboot版本 U-boot2014.07 |
✓ | ✓ | ✓ |
| 交叉編譯工具 arm-eabi-4.8 |
✓ | ✓ | ✓ |
| 文件系統格式 Ext4 |
✓ |
✓ | ✓ |
| 4G網路電話 全網通(選配) |
✓ |
✓ | |
| WIFI功能 2.4G和5.8G雙頻網路 |
✓ |
✓ | ✓ |
|
Bluetooth功能 |
✓ |
✓ | |
|
GPS |
✓ |
||
| 重力加速度感應 重力感應，螢幕旋轉 |
✓ |
✓ | ✓ |
| 有線網路 千兆乙太網 |
✓ |
✓ | ✓ |
| HDMI顯示 DHMI，1920*1080P 60HZ |
✓ |
✓ | ✓ |
| Audio功能 聲音播放和錄音功能 |
✓ |
✓ | ✓ |
| 觸控功能 電容多點觸控，預設5點觸控，最大可到10點觸控 |
✓ |
✓ | ✓ |
| USB HOST 鼠標，鍵盤，USB隨身碟等HID設備 |
✓ |
✓ | ✓ |
| OTG ADB除錯，MTP預覽功能，支持FT232 USB轉串列埠 |
✓ |
✓ | |
| ADC模數轉化 ADC12位精度的數據採集 |
✓ |
✓ | ✓ |
| 串列埠 RS232和RS485共4路可選，3/1,4/0,2/2.前者為RS232 |
✓ |
✓ | ✓ |
| G3D驅動 支援3D加速 |
✓ |
✓ | ✓ |
| 蜂鳴器 1路有源蜂鳴器 |
✓ |
✓ | ✓ |
| RTC電池 支援時間的設計，讀取保存 |
✓ |
✓ | ✓ |
|
|
|||
| USB攝影機 支援預覽，拍照，錄影（選配） |
✓ |
✓ | ✓ |
| GPIO的輸入和輸出 支援16路GPIO輸入輸出，其中預設8路輸出8路輸入，其中8路輸入亦可規劃成 PWM*1(PIN*1) / SPI*1(PIN*4) / ADC*1(PIN*1) / IIC*1(PIN*2) |
✓ |
✓ | ✓ |
| PWM 支援1路硬體PWM輸出 |
✓ |
✓ | ✓ |
| SPI 支援1路硬體SPI數據讀寫 |
✓ |
✓ | ✓ |
| IIC 支援1路硬體IIC數據讀寫 |
✓ |
✓ | ✓ |
| 開機LOGO 支援開機LOGO定制 |
✓ |
✓ | ✓ |
| APK安裝 支援靜默安裝與正常安裝 |
✓ |
||
| 開機啟動 支援開機啓動程序設置（客戶可定製自己的程序作爲開機程式） |
✓ |
✓ | |
| SDK開發 以上列舉的功能，有完善的SDK開發包，文件說明，demo以及視頻 |
✓ |
✓ | |
| 備註
1.HMI的RS485功能僅提供硬體層面上接口溝通的RS485通信協議，是將HMI上UART送出的封包資料 2.長映HMI提供google play services，開發者可以使用google API進行開發應用程式，並且在長映HMI執行。 |
|||
|
|
|||
|
|
|||
□ 耗電測試報告
耗電測試報告: 單擊這裏查看報告
基本配件（BT型）
*.第一次購買HMI智能終端(只限第一次)，贈送選配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一條，
方便介接電腦的USB介面使用。
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
|
選配模組(BT型)
* 選配建議：
1. 若您使用HMI 發展Linux+QT，建議加購母對母延長線及USB-RS232轉接頭，方便介接電腦的USB介面使用。
2. 擴充測試板提供HMI的各個介面的測試程式，方便軟硬體的驗證測試。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
基本配件（CT型）
*.第一次購買HMI智能終端(只限第一次)，贈送選配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一條，
方便介接電腦的USB介面使用。
|
|
|
 |
|
|
|
|
||
|
|
|
|
選配模組(CT型)
* 選配建議：
1. 若您使用HMI 發展Linux+QT，建議加購母對母延長線及USB-RS232轉接頭，方便介接電腦的USB介面使用。
2. 擴充測試板提供HMI的各個介面的測試程式，方便軟硬體的驗證測試。
|
|
|
 |
 |
 |
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
