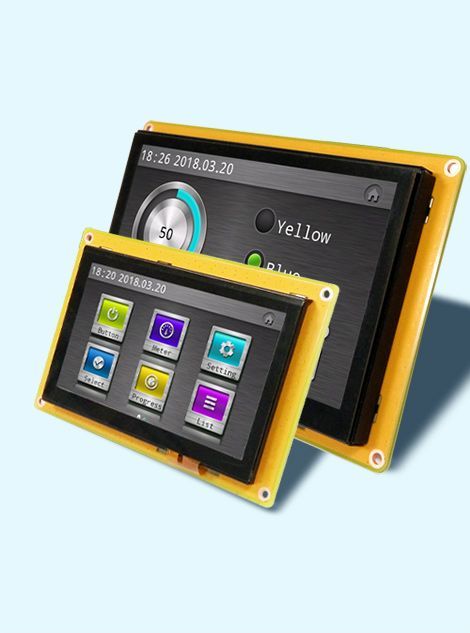

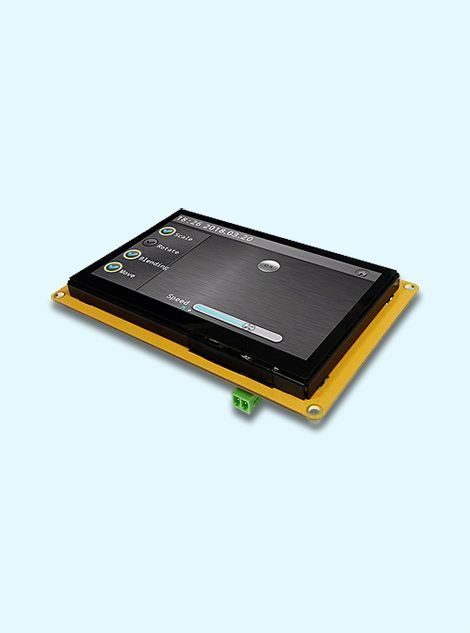

HMI-56 智能終端 (RTOS)

開發須知資料

RISC CPU 控制主板+電容TP+擴充介面(齊全)

*. CT 標準配置 : RS232*2，RS485*1+GPIO*16+USB HOST+RJ45+WiFi
*. RS232*1，RS485*2 模組(選配)，RS232*3 模組(選配)，TTL(5V/3.3V) RS232*3 模組(選配)
*. AUDIO(選配)
*. BLE4.0 模組(選配)
*. ZigBee 模組(選配)
*. 800X480(R)------> R為RGB介面
*. 1024X600(L)-----> L為LVDS介面

型號	顯示尺寸/比例	亮度	分辨率	介面	作業環境	備註
56-CT043N	4.3吋/16:9	350	480X272(R)	CT 介面	RTOS SDK
56-CT050N	5.0吋/16:9	350	480X272(R)	CT 介面	RTOS SDK
56-CT050H	5.0吋/16:9	400	800X480(R)	CT 介面	RTOS SDK
56-CT070N	7.0吋/16:9	350	800X480(R)	CT 介面	RTOS SDK
56-CT070H	7.0吋/16:9	400	1024X600(L)	CT 介面	RTOS SDK
56-CT101N	10.1吋/16:9	300	1024X600(R)	CT 介面	RTOS SDK

□ 硬體規格

類別	規格參數

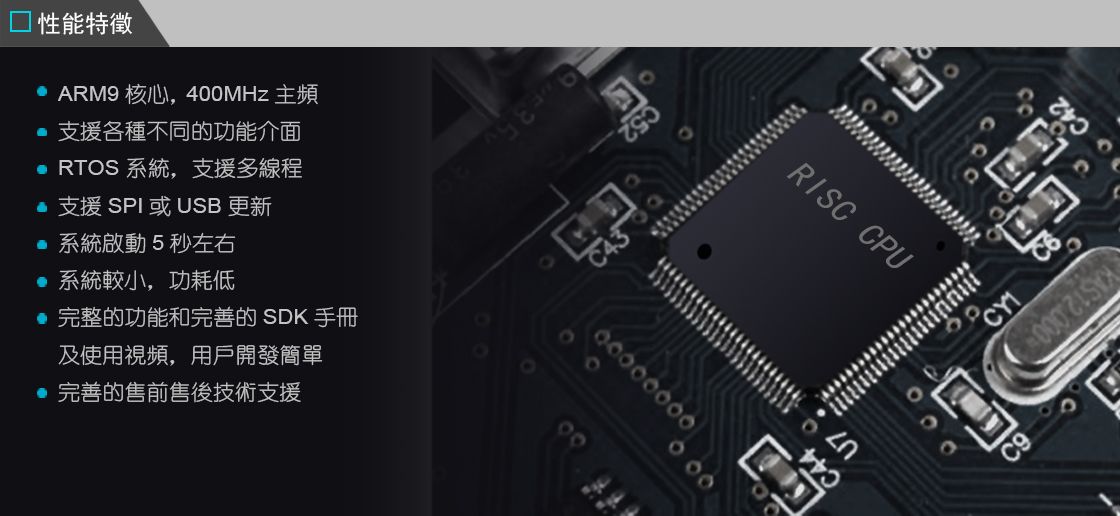

系統	ARM9，主頻 400M高速雙核32位元CPU DDR/DDR2 128Mb 200MHz微處理器 200MHz DSP 支援USB存儲
顯示介面	支援 4.3 吋16:9的 RGB LCD，解析度為480272(亮度350Lum) 支援 5.0 吋16:9的 RGB LCD，解析度為480272(亮度350Lum) 支援 5.0 吋16:9的 RGB LCD，解析度為800480(亮度400Lum) 支援 7.0 吋16:9的 RGB LCD，解析度為800480(亮度350Lum) 支援 7.0 吋16:9的 LVDS LCD，解析度為1024600(亮度400Lum) 支援 10.1 吋16:9的 RGB LCD，解析度為1024600(亮度300Lum)
觸控介面	電容觸控，P+G結構，表面硬度為2H
串列介面	標配為 RS2322/RS4851(帶15KV的抗靜電保護)，另有 RS232 3 (選配)， RS2321/RS4852 (選配)，TTL(5V/3.3V) RS2323 模組(選配)
乙太網	1個内置100M Ethernet，可以實現遠程數據傳輸和遠程桌面控制
WIFI	內建802.11b/g/n 150M 2.4G WIFI 模組
USB 介面	USB HOST 2.0 可以實現系統更新，也可以外接滑鼠，隨身碟及USB介面的設備
ZigBee / BLE4.0	可外接CC2530 ZigBee 模組或CC2541 藍芽模組 (選配)
音效介面	支援配置帶功放音頻可以直接接喇叭，支持錄製.播放.視頻
其他介面	支援16路GPIO輸入輸出，其中默認8路輸出8路輸入，8路輸入的其中7路亦可規劃成 PWM1(PIN1) / SPI1(PIN4) / IIC1(PIN2))，此部分為訂製功能(選配) 獨立外置RTC時鐘，內置大電池容量，壽命10年左右

尺寸規格	控制主板尺寸：98.8mm x 77.6mm (4.3吋主產尺寸) LCD驅動板尺寸：123.6mm x 81.8mm (4.3吋LCD PCB) LCD螢幕尺寸：105.6mm x 67.3mm x4.3mm(4.3吋LCD 尺寸)
軟體功能	作業系統：OpenRTOS 開機啟動時間少於10s 支援USB Card更新支援完善的周邊SDK開發包每個介面都有SDK包和調用實例
