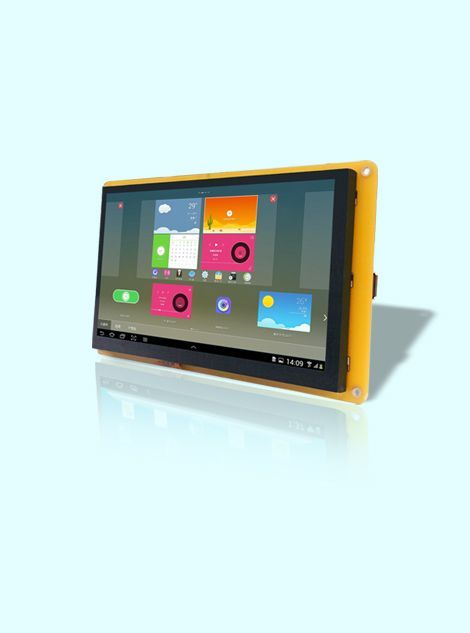

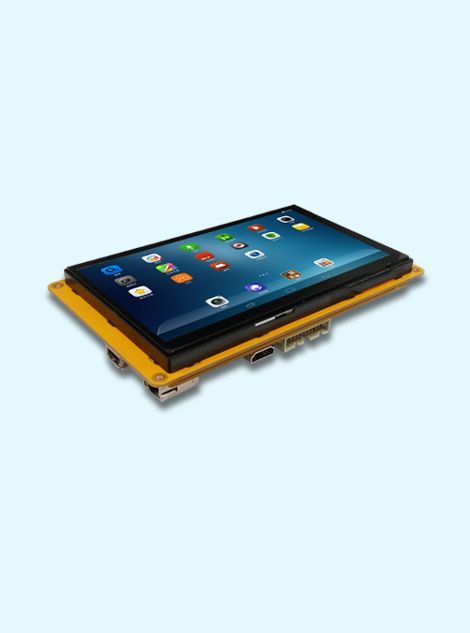

HMI-68-CT070H 7吋HMI人機智能終端
Cortex A53 八核 (Android/Linux/Ubuntu)
HMI-68 7吋LCD系列產品: 型號：68AN-CT070H/ 68LX-CT070H/68UB-CT070H 顯示尺寸/比例：7.0吋/ 16:9 亮度 ：400 解析度 ：1024X600 介面 ：CT介面 作業環境 ：Android SDK /Linux+QT /Ubuntu CT標準配置:RS232*3，RS485*1+GPIO*16+USB HOST+TF+USB OTG+HDMI+RJ45+WiFi(2.4G/5.8G)+BT+AUDIO+4G模組(選配)+NB-IoT模組(選配)+GSensor
開發須知資料
|
類 別
|
規格參數
|
| 系統 |
Cortex A53 64位元，八核心結構，主頻1.4GHz |
| 顯示介面 | 支援 6.2 吋16:9的LCD，解析度為800*480(高清，亮度為400Lum) |
| 觸控介面 | 電容觸控，P+G結構，表面硬度為2H |
| 串列介面 |
標配為 RS232*3/RS485*1(帶15KV的抗靜電保護)，另有 RS232 *4 (選配)， |
| 乙太網 | 1個内置1000M Ethernet，可以實現遠程數據傳輸和遠程桌面控制 |
| WIFI +BT | 內建雙頻 2.4G/5.8G WIFI+BT4.0 藍芽模組 |
| USB 介面 | USB HOST 2.0/USB OTG，可以實現同步調適，也可以外接滑鼠，隨身碟及USB介面的設備 |
| TF | 支援4G~64G 的TF SD卡 |
| 其他介面 |
1路GSensor，支援三軸加速功能 |
| 電源介面 |
6V-30V 寬電壓供電，工作溫度：-10℃~ 75℃ ；工作濕度：45%-80%RH |
| 尺寸規格 |
控制主板尺寸 : 123.5mm x 82mm (4.3吋主板尺寸) |
| 重量 | 410g |
|
|
|
|
|
□ 軟體規格
|
類 別
|
規格參數
|
||
| 系統 |
Android |
QT | Ubuntu |
|
版本 |
5.1.1Lollipop | 5.4.0 | 12.04/14.04 |
| Kernel版本 Linux 3.4.39 |
✓ | ✓ | ✓ |
| Uboot版本 U-boot2014.07 |
✓ | ✓ | ✓ |
| 交叉編譯工具 arm-eabi-4.8 |
✓ | ✓ | ✓ |
| 文件系統格式 Ext4 |
✓ |
✓ | ✓ |
| 4G網路電話 全網通(選配) |
✓ |
✓ | |
| WIFI功能 2.4G和5.8G雙頻網路 |
✓ |
✓ | ✓ |
|
Bluetooth功能 |
✓ |
✓ | |
|
NB-IoT |
✓ |
||
| 重力加速度感應 重力感應，螢幕旋轉 |
✓ |
✓ | ✓ |
| 有線網路 千兆乙太網 |
✓ |
✓ | ✓ |
| HDMI顯示 DHMI，1920*1080P 60HZ |
✓ |
✓ | ✓ |
| Audio功能 聲音播放和錄音功能 |
✓ |
✓ | ✓ |
| 觸控功能 電容多點觸控，預設5點觸控，最大可到10點觸控 |
✓ |
✓ | ✓ |
| USB HOST 鼠標，鍵盤，USB隨身碟等HID設備 |
✓ |
✓ | ✓ |
| OTG ADB除錯，MTP預覽功能，支持FT232 USB轉串列埠 |
✓ |
✓ | |
| ADC模數轉化 ADC12位精度的數據採集 |
✓ |
✓ | ✓ |
| 串列埠 RS232和RS485共4路可選，3/1,4/0,2/2.前者為RS232 |
✓ |
✓ | ✓ |
| G3D驅動 支援3D加速 |
✓ |
✓ | ✓ |
| 蜂鳴器 1路有源蜂鳴器 |
✓ |
✓ | ✓ |
| RTC電池 支援時間的設計，讀取保存 |
✓ |
✓ | ✓ |
|
|
|||
| USB攝影機 支援預覽，拍照，錄影（選配） |
✓ |
✓ | ✓ |
| GPIO的輸入和輸出 支援16路GPIO輸入輸出，其中默認8路輸出8路輸入，其中8路輸入亦可規劃成 PWM*1(PIN*1) / SPI*1(PIN*4) / ADC*1(PIN*1) / IIC*1(PIN*2) |
✓ |
✓ | ✓ |
| PWM 支援1路硬體PWM輸出 |
✓ |
✓ | ✓ |
| SPI 支援1路硬體SPI數據讀寫 |
✓ |
✓ | ✓ |
| IIC 支援1路硬體IIC數據讀寫 |
✓ |
✓ | ✓ |
| 開機LOGO 支援開機LOGO定制 |
✓ |
✓ | ✓ |
| APK安裝 支援靜默安裝與正常安裝 |
✓ |
||
| 開機啟動 支援開機啓動程序設置（客戶可定製自己的程序作爲開機程式） |
✓ |
✓ | |
| SDK開發 以上列舉的功能，有完善的SDK開發包，文件說明，demo以及視頻 |
✓ |
✓ | |
| 備註
1.HMI的RS485功能僅提供硬體層面上接口溝通的RS485通信協議，是將HMI上UART送出的封包資料 2.長映HMI提供google play services，開發者可以使用google API進行開發應用程式，並且在長映HMI執行。 |
|||
|
|
|||
|
|
|||
□ 耗電測試報告
耗電測試報告: 單擊這裏查看報告
基本配件(CT系列)
 |
 |
 |
 |
* 選配建議：
1. 若您使用HMI 發展Linux+QT，建議加購母對母延長線及USB-RS232轉接頭，方便介接電腦的USB介面使用。
2. 擴充測試板提供HMI的各個介面的測試程式，方便軟硬體的驗證測試。
 |
 |
 |
 |
 |
 |
 |
 |
