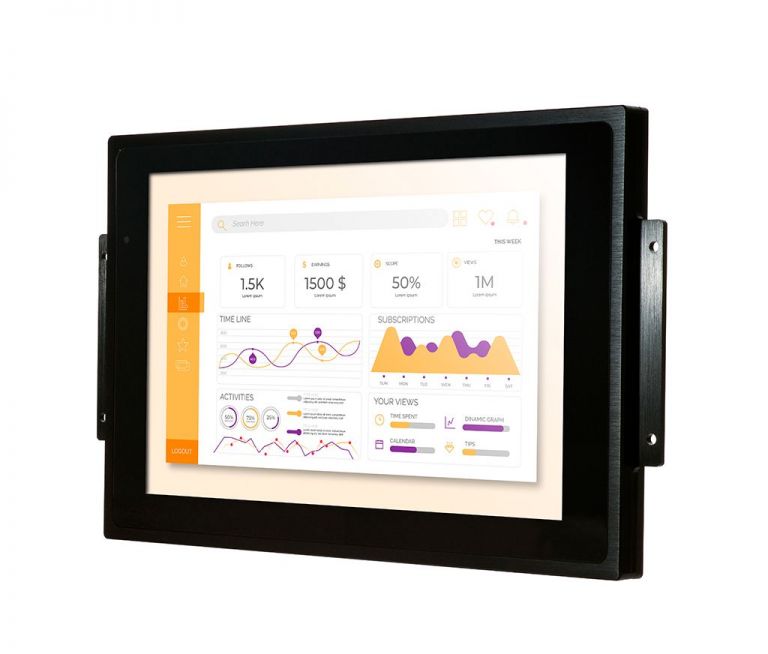

HMI-21 HMI-21 智能終端(WinCE)
Cortex A8 210(Android/Linux/CE)

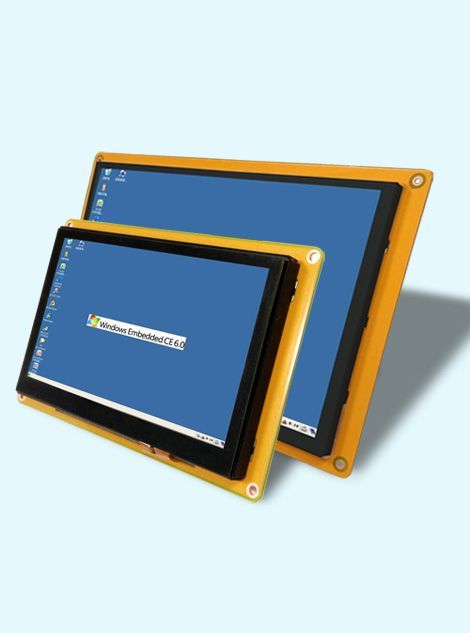

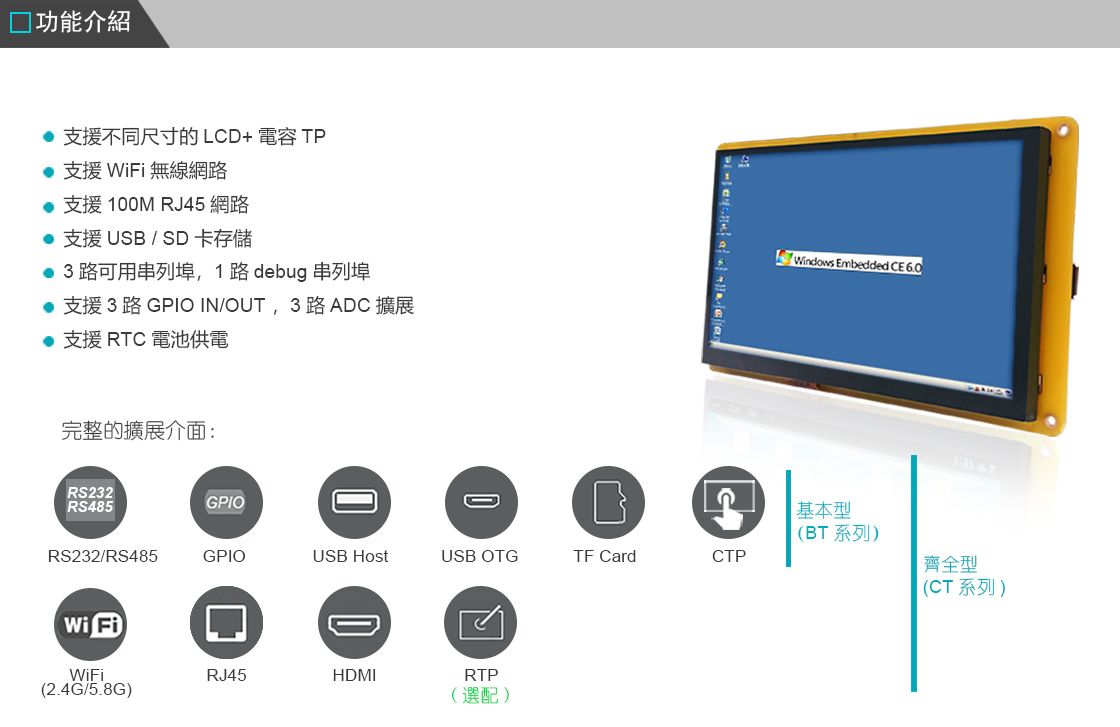

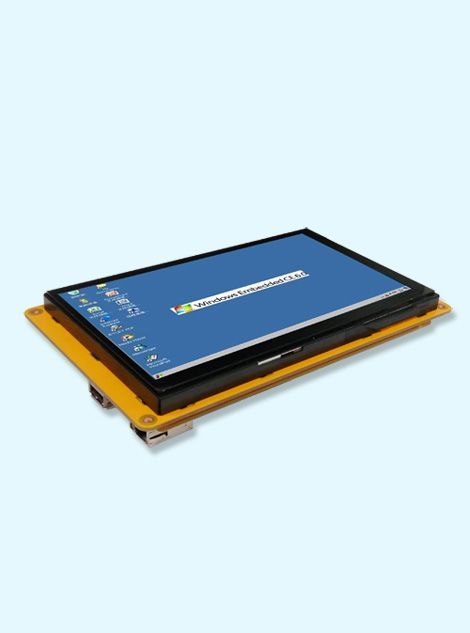

功能簡介: DMA-HMI21以ARM Samsung S5PV210 為主體的智能終端，支援Linux/WinCE 系統為主軸，除了IO等其他介面之外，並整合了有線、無線等通訊的界面，可以讓客戶的產品應用上得心應手(going smoothly and easily)。因此主板功能強大，客戶可依自己的需求功能選擇不同的系列，分為基本型(BT系列)，齊全型(CT系列)。 DMA-HMI21 ARM BASE 智能終端一體成型，結合了各種不同尺寸的LCD+電容TP或電阻TP驅動板(4.3/5.0/6.2/7.0/10.1吋)與主板連接共用，在產品功能設計及顯示上做更有彈性的配合。

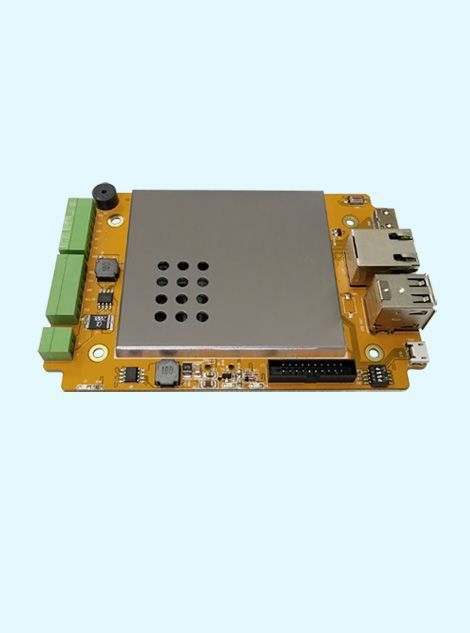

Samsung S5PV210 控制主板+電容TP+擴充介面(齊全)+WinCE
CT(Complete Type) 系列產品之介面說明
*. CT 標準配置 : RS232*3，RS485*1+GPIO*13+USB HOST+TF+USB OTG+HDMI+RJ45+WiFi(2.4G)
*. RS232*2/RS485*2 模組(選配)，RS232*4 模駔(選配)，TTL(5V/3.3V) RS232*4 模組(選配)
*. 800X480(R)------> R為RGB介面
*. 1024X600(L)-----> L為LVDS介面
|
型號 |
顯示尺寸/比例 |
亮度 |
分辨率 |
介面 |
作業環境 |
備註 |
| 21CE-CT043N | 4.3吋/16:9 | 350 | 480X272(R) | CT介面 | WinCE | |
| 21CE-CT050N | 5.0吋/16:9 | 350 | 480X272(R) | CT介面 | WinCE | |
| 21CE-CT050H | 5.0吋/16:9 | 400 | 800X480(R) | CT介面 | WinCE | |
| 21CE-CT062H | 6.2吋/16:9 | 400 | 800X480(R) | CT介面 | WinCE | |
| 21CE-CT070N | 7.0吋/16:9 | 350 | 800X480(R) | CT介面 | WinCE | |
| 21CE-CT070H | 7.0吋/16:9 | 400 | 1024X600(L) | CT介面 | WinCE | |
| 21CE-CT101N | 10.1吋/16:9 | 300 | 1024X600(R) | CT介面 | WinCE | |
| 21CE-CT101H | 10.1吋/16:9 | 350 | 1280X800(L) | CT介面 | WinCE | |
|
類 別
|
規格參數
|
| 系統 |
Cortex A8，主頻1.0GHz |
| 顯示介面 |
支援 4.3 吋16:9的 RGB LCD，解析度為480*272(亮度350Lum) |
| 觸控介面 | 電容觸控，P+G結構，表面硬度為2H/6H |
| 串列介面 |
標配為 RS232*3/RS485*1(帶15KV的抗靜電保護)，另有 RS232 *4 (選配)， |
| 乙太網 | 1個内置100M Ethernet，可以實現遠程數據傳輸和遠程桌面控制 |
| WIFI | 內建雙頻 2.4G WIFI 模組 |
| USB 介面 | USB HOST 2.0/USB OTG，可以實現同步調適，也可以外接滑鼠，隨身碟及USB介面的設備 |
| TF | 支援1G~64G 的TF SD卡 |
| HDMI | 1個 |
| 音效介面 | |
| 其他介面 |
支援13路GPIO輸入輸出，亦可規劃成EINT*6 (PIN*6) / PWM*1(PIN*1) / SPI*1(PIN*4) / IIC*1 |
| 電源介面 |
6V-30V 寬電壓供電，工作溫度：-10℃~ 75℃ ；工作濕度：45%-80%RH |
| 尺寸規格 |
控制主板尺寸:165mm x 100mm (適用於7",10.1") |
□ 軟體規格
|
類 別
|
規格參數
|
| 系統 |
WinCE 系統 |
| WIFI功能 | 支援2.4G串列埠介面wifi模組 |
| 有線網路 | 百兆乙太網 |
| HDMI顯示 | 支援 DHMI，1280*720P 60HZ |
|
|
|
| 觸控功能 |
支援電容多點觸控 |
| USB HOST |
支援鼠標，鍵盤，USB隨身碟等HID設備，支援CP2012, FT232, CH340/341 USB轉串列埠驅動 |
| OTG |
支援windows同步軟體 |
| ADC模數轉化 |
支援0~3.3V 電壓採集範圍 |
| 串列埠 | 支援TTL, RS232和RS485共4路可選 |
|
|
|
| 蜂鳴器 |
支援1路有源蜂鳴器 |
| RTC電池 | 支援時間的設計，讀取保存 |
| GPIO的輸入和輸出 |
支援13路GPIO輸入輸出，亦可規劃成EINT*6 (PIN*6) / PWM*1(PIN*1) / SPI*1(PIN*4) / IIC*1(PIN*2) |
| PWM | 支援1路硬體PWM輸出 |
| SPI | 支援1路硬體SPI數據讀寫 |
| IIC |
支援1路硬體IIC數據讀寫 |
| 開機LOGO |
支援開機LOGO自定義修改 |
|
|
|
| 開機啟動 | 支援開機啓動程序設置（客戶可定製自己的程序作爲開機程式） |
| SDK開發 |
以上列舉的功能，有完善的SDK開發包，文件說明，demo |
|
|
|
|
|
|
|
|
